FY50LD

FY50LD

FY50LD

类 型:盘式制动器
型 号:柳工ZL30-50装载机用

一、应用领域
FY50LD是我公司为满足工程机械驱动桥制动严格要求而专门设计的盘式制动器,在长时间高频率制动过程中具有高可靠制动和减速作用。FY50LD盘式制动器钳体是由高强度球墨铸铁制成,在恶劣的环境条件下确保了它长期使用的可靠性。

二、产品特点
液压制动、对称式设计
高性能摩擦材料、摩擦系数稳定、耐温性能好
大面积摩擦片, 减少磨损,降低运行温度
制动盘与摩擦片之间间隙小,制动反应时间短
液压排气排油口,防止漏油到制动盘上
活动件少、寿命长、易维修

三、应用范围
柳工ZL30—50装载机用。

四、性能曲线


工作压力MPa

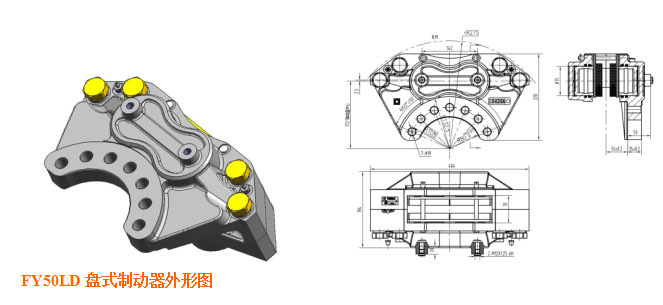

安装尺寸图



五、FY50LD盘式制动器技术参数

规格 FY50LD
制动类型 常开式、液压制动
活塞数和缸径(mm) 4×75
最大油压(MPa) 12.5
磨擦系数 ≥0.35
磨擦片面积(CM2)/块 154.5
磨擦片体积(CM3)/块 247.5
进油口 M12×1.25
摩擦片类型 干式
制动器摩擦片厚度(mm) 16
摩擦片最大磨损量(mm) 14
制动有效半径(mm) 197.4
制动盘厚度(mm) 16—18
液压介质 合成制动液
制动盘直径(mm) 440
重量(kg) 23.8
轮辋规格(mm/英寸) 570/22.4

六、备注:
当制动油压超过12.5Mpa时,请咨询我公司技术工程师。
当液压介质变化时,请咨询我公司技术工程师。
